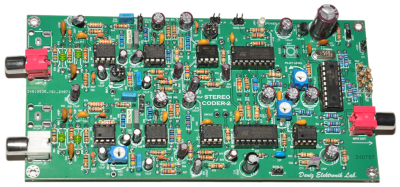

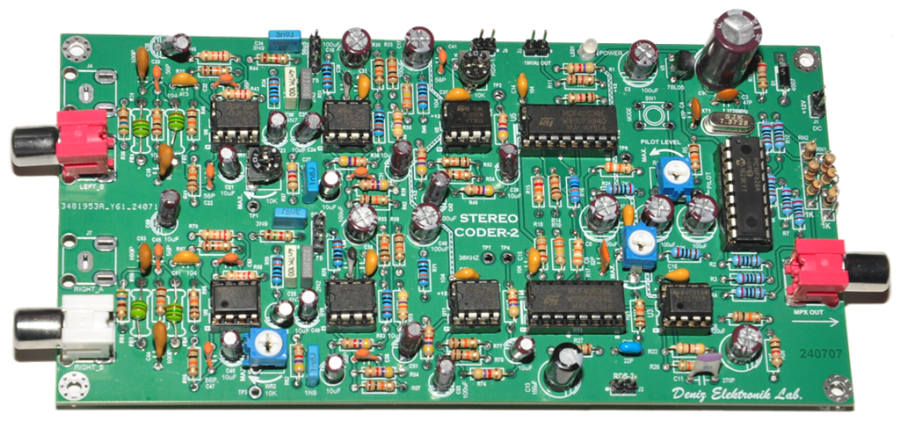

FM Stereo Kodlayıcı - 2 / FM Stereo Coder - 2

Devre, broadcast yayın kalitesinde sunum sağlar. Sağ ve sol kanal girişleri, 15 kHz alçak geçiren (LPF) aktif filtrelerle desteklenmiştir. Audio giriş seviyesini ayarlamak için devre üzerinde iki adet trimpot bulunur. Ayrıca MPX çıkış seviyesi için de bir trimpot yer alır. Seviye ayarları, bu trimpotlar sayesinde kolayca yapılabilir.

Çalışma voltajı: 12 VDC max.
Pilot ton: 19 kHz
Stereo channel seperation: 55dB
Ses cevabı: 30 Hz - 15 kHz
Ses giriş seviyesi: 800 mV (ayarlanabilir.)
Audio preemphasis: 50 ve 75 uS (devre üzerinde jumper ile seçenekli)
RDS giriş özelliği
External 19 kHz pilot ton çıkışlı (karedalga)
