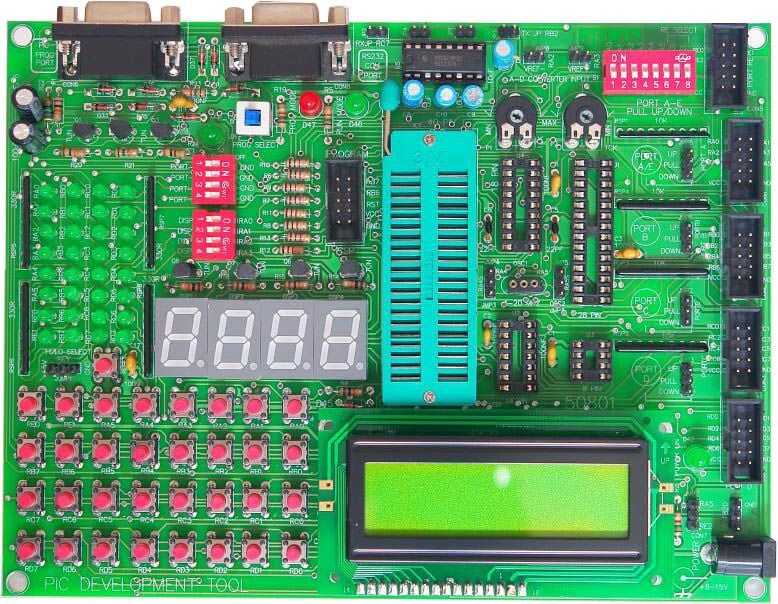

8, 14, 18, 28 ve 40 pin DIP yapısındaki PIC mikrodenetçileri için geliştirme kartıdır.
GENEL ÖZELLİKLER:
- Örnek program dosyaları, kullanım kılavuzu ve yardımcı dosyalar içeren CDROM
- *** Devre üzerinde PIC programlayıcı vardır *** ( Entegre COMBO PIC Programmer )
ÖNEMLİ NOT: Entegre edilmiş programlayıcı, masaüstü bilgisayarlarında ve
hardware COM portu üzerinden çalışır. Sanal COM portu (USB dönüştürücü kabloları)
üzerinden ve dizüstü bilgisayarlarında düşük voltajdan kaynaklanan programlama
sorunu yaşanma olasılığı vardır. Bu gruba giren sistemler için üzerinde PICKit2
bulunduran "PIC Geliştirme Kartı 3" ürünümüz önerilmektedir.
- Tüm portlara bağlı tuş takımı (Pull-Up/Down Jumper vardır)
- Tüm portların Pull-Up/Down seçimi yapılabilir
- Bağlantısı seçilebilir RS-232 devresi
- ADC için hazır devresi
- Kristali kolayca değiştirebilmek veya kristalsiz çalışmak için soket
- Maxim DS18xx sıcaklık sensörü için hazır devre
- LCD Display (2x16 Karakter)
- 7 Segment LED Display
- ICSP için Header (Başka bir devredeki PIC mikrodenetçisini programlayabilirsiniz)
- Tüm portlar için giriş/çıkış terminalleri
