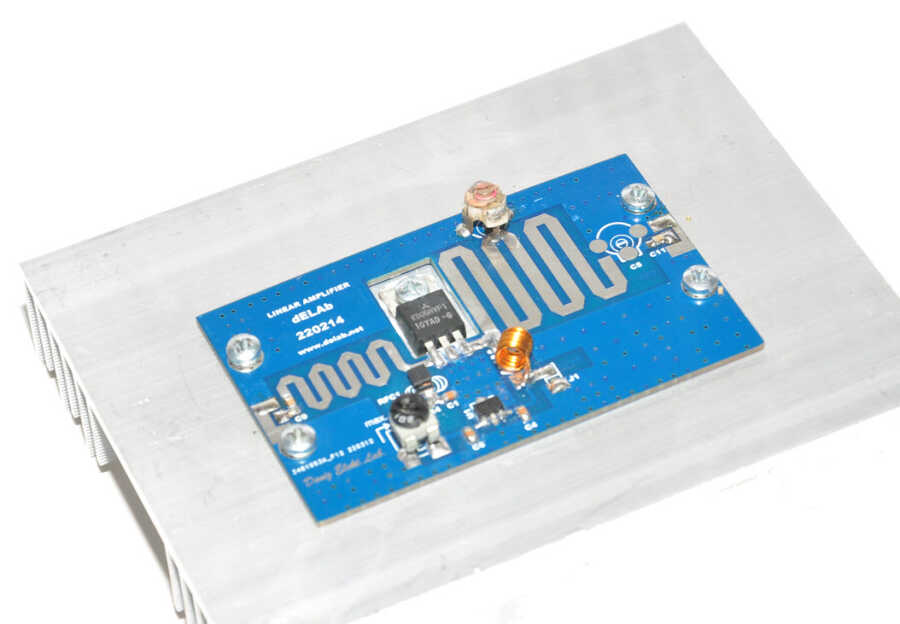

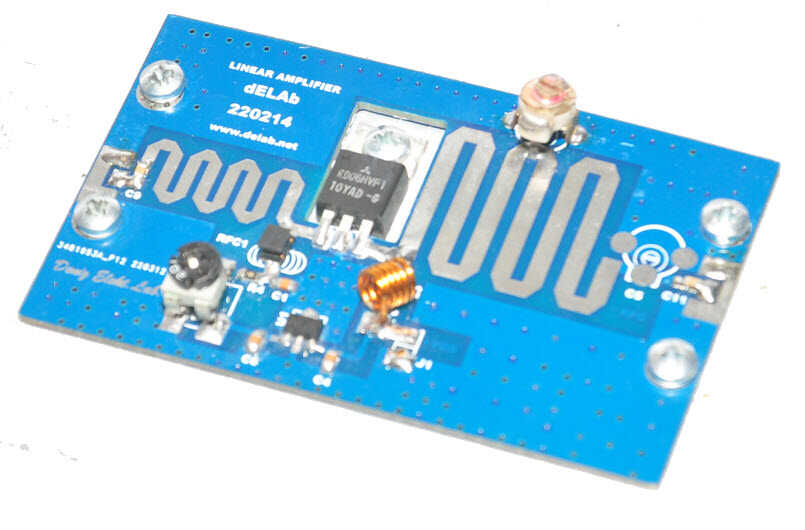

FM Linear Amplifier / RF Kuvvetlendirici (10 Watt)
VHF bandını kapsayan kaliteli ve verimli RF kuvvetlendirici. Exciter veya direkt çıkışlar için kullanılabilir.
50-170 MHz frekanslarında girişe verilen düşük genlikli RF sinyallerini kuvvetlendirerek yüksek güçlere çıkarır. Devre, her tür düşük güçlü AM-FM vericilerinde kullanılabilir. Isı minimal seviyededir ve transistör soğutucu kılıfa bağlıdır. DC koruma yoktur, bu nedenle ters bağlantılardan kaçınılmalıdır. Giriş ve çıkış empedansları 50 ohm’dur ve kabloların 50 ohm olarak kullanılması gereklidir. Devre, önceden ürettiğimiz 721C ve 7220 Stereo FM vericilerinin çıkış güçlerinin yükseltilmesinde de kullanılabilir.
Önemli not: Trimpot bias ayar voltajını belirler. Bu ayar önceden yapılmış olup, değişiklik yapılmamalıdır. Aksi takdirde arızaya sebep olabilir
Teknik özellikler:
Çalışma voltajı :12V-15 max. 1 Amper.
Giriş seviyesi 50 mW-500 mWatt (1W max.)
Çıkış seviyesi (girişe bağlı olarak):10W (+40dBm)
