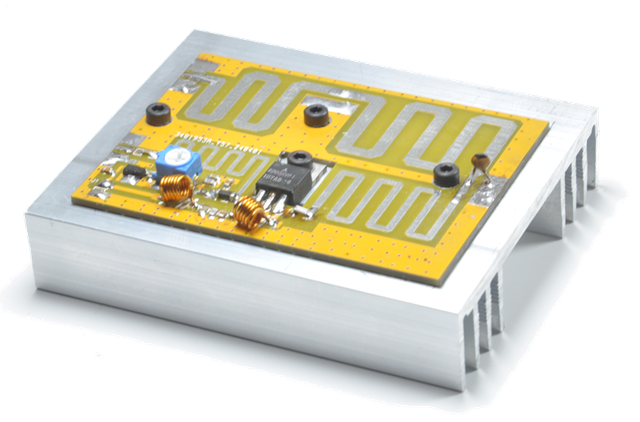

FM Linear Amplifier 3 / RF Kuvvetlendirici 3

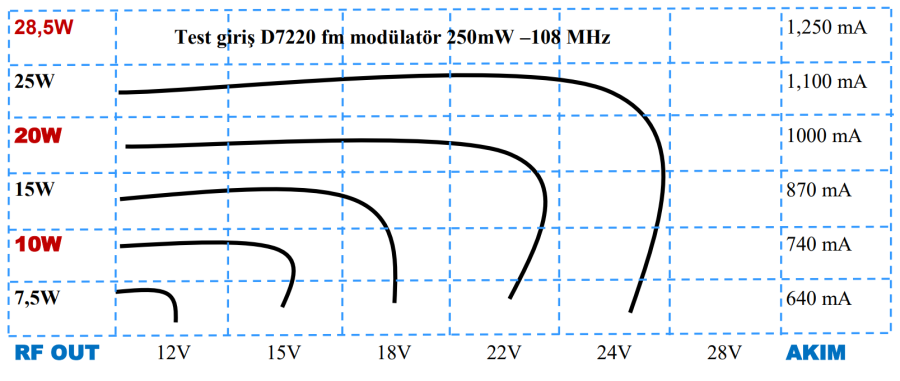

RF güçlendirici devresinin girişine uygulanan 250 mW RF sinyale karşılık, farklı voltaj değerlerinde elde edilen çıkış güçleri aşağıdaki grafikte gösterilmiştir. Bu devre, düşük güçlü FM verici modülatörleriyle güç artırımı için kullanılabilir. Ayrıca, 100 W ve üzerindeki orta güç çıkış katları için etkili bir ara sürücü görevi görür. Önceki kullanıcılar, D7220 model FM modülatörlerini bu devre yardımıyla kolayca daha yüksek watt seviyelerine çıkarabilir.

Devre girişinde DC koruma bulunmamaktadır. Bu nedenle, kullanıcıların ters bağlantıya karşı önlem alması gereklidir. Ayrıca, devrenin çıkışına bir LPF (alçak geçiren filtre) eklenmesi önerilir. Giriş ve çıkış empedansı yaklaşık 50 ohm’dur.

Önemli Not: Eğer 14 V DC’nin üzerinde bir voltajla kullanım yapılacaksa, yalnızca modülatör kısmının 14 V DC üstüne çıkarılmamasına dikkat edilmelidir. Aksi takdirde, modülatördeki 5 V regüle çipi, voltaj farkından dolayı aşırı ısınabilir.
